在以RGB LED为光源的汽车内饰氛围灯中，温度补偿的重要性尤为突出。汽车舱内环境温度跨度极大，涵盖-40℃到+120℃的全温域范围，在这一工况下确保氛围灯色彩的一致性，是技术挑战之一。
针对这一需求，行业内的RGB LED产品已开始将温度补偿功能集成至IC层级，发展出了带温度补偿的LED调光驱动芯片。这些专用的LED调光驱动芯片通过内置的PN结温度监控功能，自动启用补偿算法，实现不同温度条件下的精准调光。
校准设备中的光学测量仪器的测量精度，最终产品的光色一致性还高度依赖于氛围灯模组在研发阶段的温度补偿曲线的测量。准确测量LED的发光温度特性曲线，是后续量产时实现批量产品光色一致性的基础。
温度补偿算法的技术背景
当LED芯片开始发光的瞬间，结温就开始攀升。对于单色LED而言，结温升高通常意味着光通量降低，色漂移问题尚可管控；但对于基于RGB三原色混光的系统来说，情况更为复杂。
RGB LED的混光遵循加法混光原理，最终呈现的颜色由红、绿、蓝三路光通量的相对比例唯一决定。结温的升高对红、绿、蓝三色LED的影响并不相同：红光LED对结温最敏感，温度升高时光强下降幅度最大，主波长向长波方向漂移明显；绿光LED光强降幅次之；蓝光LED光强降幅最小，相对稳定。在RGB混光系统中，三色相对亮度比例一旦失衡，混合出的白点坐标就会发生移动。
IES LM-85-23标准概述

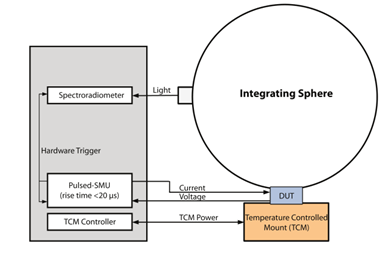

ANSI/IES LM-85是北美照明工程协会发布的大功率LED光电测量权威标准，该标准确立了LED光学、电学参数与PN结温度（Tj）绑定的测量准则。2023年，LM-85发布了更新版本，对LM-85-20中规定的测量方法做了优化。

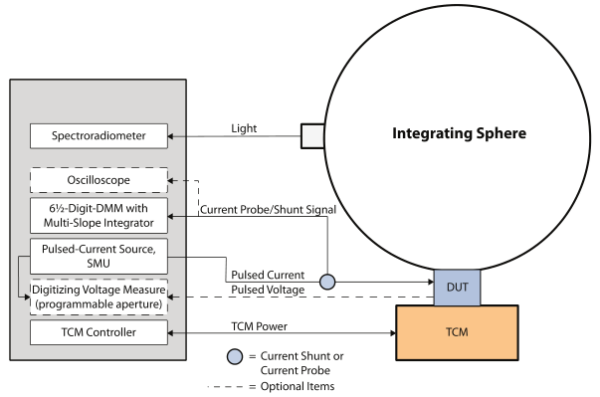

LM-85-23提供了弹性的方法矩阵，供专业人员根据具体精度与效率需求灵活组合：

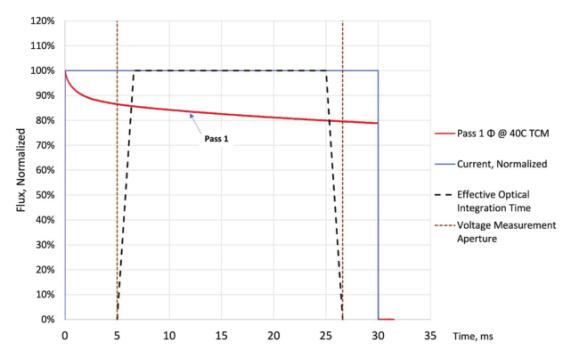

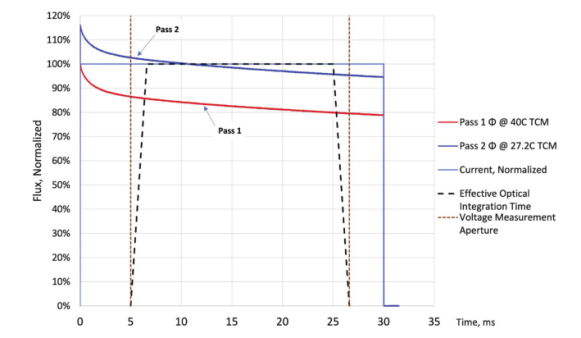

单脉冲法：适用于大规模生产线的快速分拣（Binning）

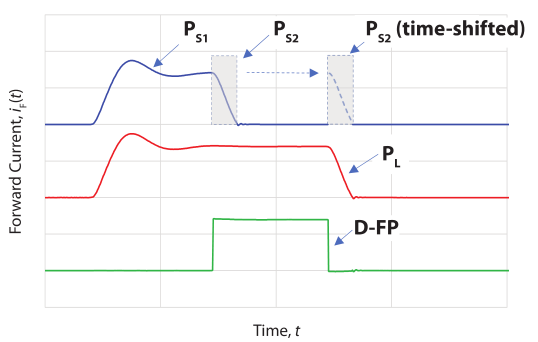

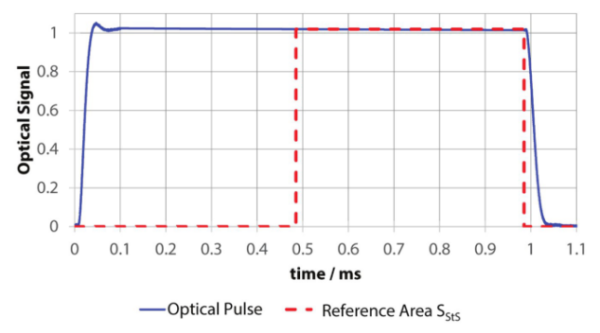

闪光脉冲法：测量速度较快，精度相对单脉冲法更高

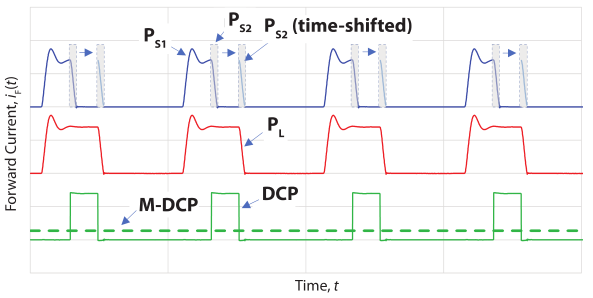

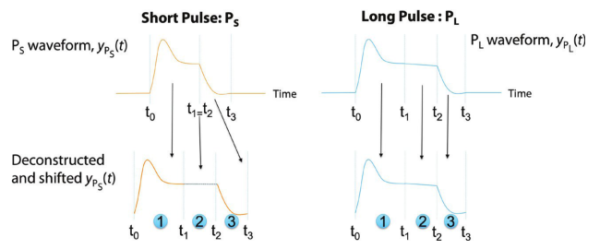

连续脉冲法：旨在精确反映特性且不受结温过快变化的干扰

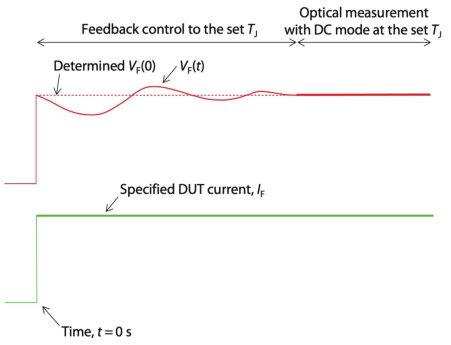

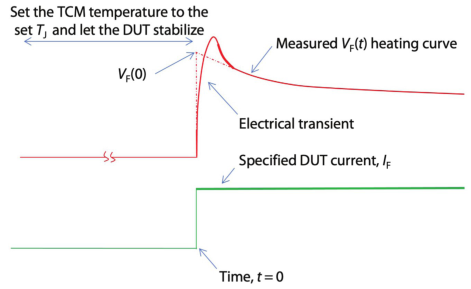

直流法：是高精度标准光源校准的首选
GSA6000光色电热测试系统
GSA6000从硬件架构、测试逻辑、软件算法全维度对标IES LM-85标准，专为汽车内饰氛围灯PCBA模块打造光色电热一体化测试方案。
1. 宽温域高精度控温
搭载半导体制控温平台，覆盖-40℃~120℃超宽工作温域，温度步进自定义可调，温控精度达±0.1℃。遵循LM-85热稳态静置规范，可设置恒温保持时间。
2. Vf结温测量法
系统内置高精度电压采集单元，实时同步采集LED PN结正向电压（Vpn），依托恒定电流下Vf与结温的线性关系，按照LM-85标准算法自动换算PN结温度Tj。
3. 四参数同步采集
集成积分球+高精度光谱仪+可编程电源+车载通信模块，一键同步采集光通量、色坐标、PN结电压、环境温度四大核心参数，遵循LM-85多参数同步测量要求。
4. 自动生成温度补偿曲线
基于IES LM-85标准框架，系统可全自动测绘-40℃~120℃全温域PN结电压-光色参数漂移曲线，一键生成温度补偿曲线与LUT查找表。支持256组目标颜色全温域自动复测。
5. 数据溯源与报告
内置中国计量院校准光谱光通量标准灯，测量数据可溯源国家计量标准。兼容LIN/CAN/MELIBU车载总线协议，适配PCBA模块分时点亮、结温动态测试。
应用场景
GSA6000适用于汽车内饰氛围灯PCBA模块的算法研发和光色校准场景，为LED封装标定、温度补偿曲线测绘提供测试方案。
