第三代半导体封装的散热挑战
随着碳化硅（SiC）、氮化镓（GaN）等第三代半导体器件在新能源汽车、通信基站、数据中心的应用日益广，功率密度的持续攀升带来了严峻的热管理瓶颈。传统的焊料在高温下容易产生蠕变失效，其有限的热导率（通常低于50W/m·K）已无法满足高功率器件的散热需求。与此同时，IGBT模块在焊接过程中出现的器件倾斜、空洞率高、硫残留等工艺缺陷，进一步制约了封装可靠性的提升。
更为棘手的是，高端电子封装材料长期依赖进口，特别是涂覆型焊料等关键品类存在技术垄断现象。这推高了制造成本，也使供应链安临隐患。在这一背景下，开发具备高导热性能、工艺友好且能够实现国产化替代的新型连接材料，已成为电子封装行业的迫切需求。
烧结银技术的突破性价值
烧结银技术作为新一代互连方案，通过银颗粒在低温低压条件下的固态烧结过程，形成致密的银键合层。这种连接方式相比传统焊料具有明显优势：高导热性能，烧结银层的热导率可达200W/m·K以上，是常规焊料的4-5倍；高温稳定性，烧结银的熔点高达960℃，远高于工作温度，避免了高温下的蠕变失效；低应力工艺，烧结温度通常在250℃左右，降低了热应力对敏感器件的影响。
然而，烧结银材料的研发存在诸多技术难点：银颗粒的粒径分布需要精密控制以确保烧结致密度；有机载体的配方设计影响材料的印刷性能和储存稳定性；工艺参数的优化需要在烧结温度、压力、时间之间找到平衡点。这些技术壁垒导致该类产品长期由国外企业主导。
汉源微电子的系统化解决方案
针对不同封装场景的产品矩阵
广州汉源微电子封装材料有限公司自1999年始创以来，专注于烧结银焊料、精密预成形焊料、无铅焊料的研发与创新。公司建立了覆盖第三代半导体封装全流程的材料体系，形成了差异化的竞争优势。

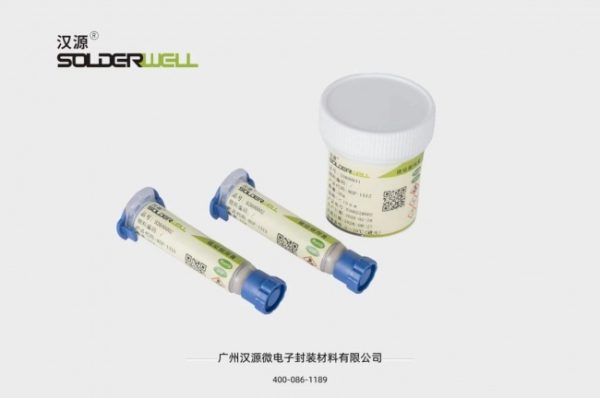

针对SiC/GaN器件的封装需求，汉源微电子开发的NSP-1310无压烧结银膏，在250℃无压条件下即可完成烧结，形成热导率达200W/m·K的键合层，有效解决了高功率器件的散热难题。这种工艺温和的特性，可避免高压烧结对薄片器件造成的机械损伤。
对于大面积封装应用，公司推出的低压烧结银焊膏通过引入氧化银颗粒与银颗粒的复配技术，在0.5～1MPa的低压环境下实现≥40×40mm²面积的稳定连接。该产品的剪切强度达到60-80MPa，确保了大尺寸芯片或模块在热循环、机械冲击等严苛工况下的可靠性。
针对高功率模块的量产需求，汉源微电子自主研发的烧结银膜采用特殊的材料结构设计，热导率大于240W/(m·K)，厚度公差控制在±3μm以内，转印时间需1-3秒。这种高精度、高效率的特性，使其能够适配自动化产线的节拍要求，推动了第三代半导体封装的规模化生产。
精密焊料的国产化替代能力
在传统封装领域，汉源微电子的涂覆型预成形焊料打破了长期依赖进口的技术壁垒。公司拥有7项相关专利，通过精准涂覆技术确保焊料量精确可控，提升了自动化生产的一致性。这一突破使国内企业能够以更合理的成本获得高端封装材料。
针对IGBT模块焊接中器件易倾斜的痛点，公司开发的防倾斜焊片采用嵌入平行金属丝的专利设计，在焊接过程中提供均匀支撑，保证焊层厚度一致性，避免了局部过热和应力集中导致的可靠性问题。
对于车规级功率器件，汉源微电子推出的SACX新型强化焊料，通过添加特定微量元素，使抗拉和屈服强度比SAC305提升60%，并通过了1000次-40℃至150℃的热循环测试，满足新能源汽车严苛的使用环境要求。
研发体系与质量保障
技术积累与标准引导
汉源微电子建立了总面积约1830平方米的研发中心，包含1000平方米中试车间及万级洁净实验室，配备50多台高端检测设备。截至2026年，公司已申请自主研发精密焊接相关专利105项，获得国内授权37项、美国授权2项、日本授权3项。其中”烧结银膜”于2021年获中国专利优秀奖，体现了技术创新的实质性贡献。
公司主笔起草国家标准《预成形软钎料》、行业标准《绝缘栅双极型晶体管（IGBT）用焊片》、团体标准《氮化镓功率器件质量分级》，并参与制定IPC国际标准。这种标准引导能力推动了行业技术规范的完善，也证明了汉源微电子在精密焊接材料领域的技术话语权。
专业团队与质量体系
公司拥有研发及工程技术人员85人，包含教授级高工6人，硕士博士30人，大专及以上学历人员占比超过90%。这支多学科背景的团队覆盖了材料科学、化学工程、机械设计、电子封装等专业方向，确保了从材料配方开发到工艺应用验证的全链条技术支撑。
汉源微电子通过了ISO9001:2015、IATF16949:2016、ISO14001:2015、ISO45001:2018、GJB9001C-2017、GB/T29490-2023、ISO56005:2020等多项体系认证，建立了严格的质量管控流程。公司获得国家专精特新”小巨人”企业、高新技术企业、国家科技型中小企业、广东省创新型中小企业等资质认证，2025年入选广州”种子独角兽”企业名单，并获得大湾区新材料创新企业”先锋企业”及”飞跃之星”称号。
市场验证与应用价值
汉源微电子的产品已服务于华为、爱立信、英特尔、景旺电子等标杆客户。在英特尔服务器电源汇流排项目中，公司提供的焊接方案助力技术落地，20万台服务器五年可节省电费超900万美元，体现了材料创新对系统能效提升的直接贡献。2025年，公司荣获景旺电子”2024良好品质奖”，标志着其产品在高可靠性电路板制造中的稳定表现。
在第三代半导体封装、新能源汽车功率模块、通信基站射频器件等应用场景中，汉源微电子的烧结银材料和精密焊料提供了高可靠性的整体连接解决方案，推动了关键电子封装材料的国产化替代进程。公司业务覆盖全球范围，重点服务于通信、新能源汽车、半导体封装、航天、数据中心、电力电动等领域，为这些高增长行业的技术演进提供了基础材料支撑。
结语
第三代半导体器件的推广应用，对封装材料的热管理性能、工艺可靠性和成本控制提出了综合要求。烧结银技术凭借卓越的导热性能和高温稳定性，正在成为高功率器件封装的主流方案。汉源微电子通过系统化的产品开发、标准制定参与和质量体系建设，在这一技术方向上建立了从材料创新到应用验证的完整能力，为电子封装行业提供了可信赖的国产化选择。
